研磨用胶带撕膜机 RAD-3010F/12 (300mm全自动研磨用保护胶带撕膜机)

RAD-3010F/12
  1. 1.实现理想的胶带剥离

    从晶圆上剥离研磨用表面保护胶带时,采用理想的180°剥离方式。为了在剥离胶带时将晶圆所受压力控制在最小限度,也适用于薄型晶圆的处理。

  2. 2.减轻对晶圆电路面的影响

    剥离研磨用表面保护胶带时使用的剥离胶带被热压粘合在晶圆外周3mm以内的表面保护胶带上,因此可以减轻剥离胶带贴合对晶圆电路面产生的影响,减少留胶。

  3. 3.优良的性价比

    即使晶圆尺寸发生变化,剥离胶带消耗量也保持不变,有助于控制成本。此外,剥离胶带为热压粘合型,因此无论研磨用表面保护胶带上有无硅屑残留,均可实现有效贴合。

  4. 4.自动控制紫外线的照度、光照强度

    利用内置传感器进行反馈控制,以保持恒定的紫外线照度、光照强度。通过这种反馈控制,紫外线灯可以保持恒定照度直至达到使用寿命。因此,使用紫外线硬化型研磨用保护胶带时,可以进行稳定的胶带剥离。

选配功能

  • 主机通信功能
    通信方式:SECS-I、HSMS标准;软件:GEM标准
  • Recipe选择用读码器

适用的胶带

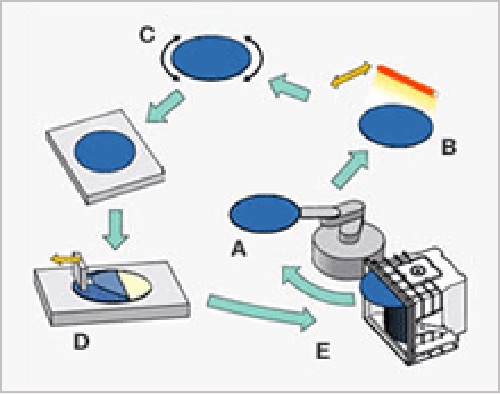

动作过程

expand
  1. A.晶圆的供给、扫片、取片

    通过晶圆扫描传感器自动检测晶圆的储存状态。利用可执行3轴动作的机械臂运输至紫外线照射单元。

  2. B.紫外线照射

    UV腔体内的晶圆完成均匀的紫外线照射后,经校准传送带搬运至校准单元。

  3. C.晶圆校准

    晶圆以定位平边或V形缺口为基准进行校准,并利用传输手臂被安装在剥离台上。

  4. D.表面保护胶带剥离

    剥离胶带被加热头热压粘合至晶圆的外周3mm以内范围,以180°角度从晶圆剥离研磨用表面保护胶带。

  5. E.晶圆储存

    被剥离的研磨用表面保护胶带和剥离胶带存放至废料箱,晶圆由机械臂储存至晶圆盒内。

产品目录PDF下载

与半导体关联产品相关的疑问或报价等事宜,敬请随时来电垂询。
