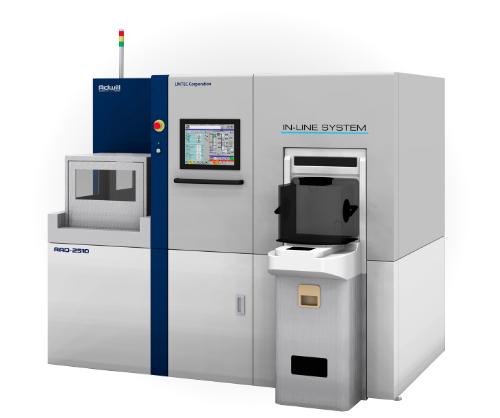

晶圆贴合机 RAD-2510F/12Sa (300mm全自动多功能晶圆贴合机)

RAD-2510F/12Sa
  1. 1.适用于超薄晶圆

    本多功能晶圆贴合机采用单机系统,最适用于超薄晶圆制造。背面研磨工艺完成后,晶圆的紫外线照射、校准、贴合到切割环、研磨用表面保护胶带撕膜均可以由1台设备完成。

  2. 2.实现最少的晶圆传输次数

    晶圆单体的传输次数,单机系统可减少至4次,与晶圆背面研磨机联机生产时可减少至2次。因此,可以在最大限度上控制对晶圆的损伤。

  3. 3.高产能

    通过优化各传输组件实现高产能。
    ※与以往机型相比,约增加60%(以300mm原始晶圆运行时的对比值。实际产能因粘贴、剥离条件而异)

  4. 4.占地面积小

    设备尺寸为2,165mm(W)×3,090mm(D)×1,800mm(H)(突起物及三色警示灯除外),实现了非常紧凑的设备设计。
    ※与以往机型相比,设备尺寸约缩小30%

  5. 5.适用于切割胶带的联机预切割(选配)

    使用非预切割胶带时,可以另行安装可以避免损伤晶圆环的、在设备内部切割胶带的、独特的联机预切割机构。

  6. 6.剥离胶带贴合方式可兼用热封胶带、粘着胶带

    根据所使用的研磨用表面保护胶带的物性等条件,研磨用表面保护胶带剥离机构也可以兼用热封胶带方式、粘着胶带方式(选配)。

  7. 7.适用于DBG工艺(选配)

    除了300mm/200mm晶圆的一般晶圆环贴合、表面保护胶带剥离工艺,也适用于新一代理想的薄型晶片制造的DBG工艺。

  8. 8.可以实现与DISCO公司生产的“DFG8000系列”、“DGP8000系列”的联机生产(选配)

    与DISCO公司生产的研磨机“DFG8000系列”或研磨机/抛光机“DGP8000系列”组合,可以打造大幅度减少超薄晶圆传输时的破损风险的联机系统。当然也可以由此实现DBG工艺的联机化。

选配功能

  • 主机通信功能
    通信方式:SECS-I、HSMS标准;软件:GEM标准
  • 视觉系统
  • 切割胶带
    预切割/预切割系统
  • 适用于DBG工艺
  • DISCO公司生产的“DFG8000系列”

适用的胶带

产品目录PDF下载

与半导体关联产品相关的疑问或报价等事宜,敬请随时来电垂询。
